Przełącznik optyczny modułu MCS
Moduł MCS (multicast switching switch) bazuje na technologii PLC i technologii MEMS. Jest przeznaczony do nowej generacji roadm (reconfigurable optyczne dodawania / drop multiplekser) system. Każda jednostka składa się z niezależnych rozdzielaczy M i N Składa się z dwóch niezależnych przełączników optycznych MEMS, które pomagają w przekierowywać kierunek optyczny z N upload (lub drop) do portu M i mogą kierować dowolny sygnał optyczny z wejścia na dowolne wyjście.
| parametr | jednostka | Moduł MCS | |
| Liczba kanałów | Ch | 8x8 | 8x16 |
| Długość fali roboczej | Nm | 1525~1565 | |
| Strata wstawiania | Db | ≤12.5 | ≤16.0 |
| Jednorodność utraty wstawiania | Db | ≤1.2 | ≤1.7 |
| Strata zależna od temperatury | Db | ≤0,5 | |
| Strata zależna od długości fali | Db | ≤0,5 | |
| Dyspersja filmu polaryzacyjnego | ≤0,5 | ||
| Strata zwrotu | Db | ≥40 | |
| Izolacja kanału | Db | ≥40 | |
| Kierunkowość | Db | ≥40 | |
| Prędkość przełączania | Ms | ≤300 | |
| Współczynnik wymarcia | Db | ≥35 | |
| Utrata mocy | Db | ≥35 | |
| Dokładność monitorowania mocy optycznej | Db | ±1.0 | |

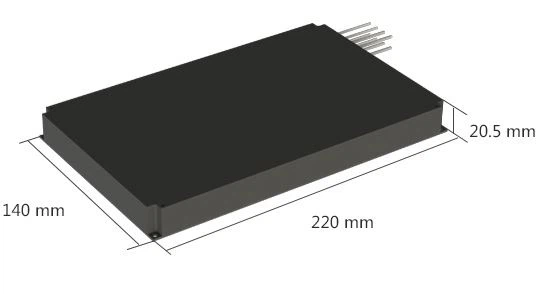

| Rozmiar opakowania | Mm | 220(L) x 140(W) x 20,5(H) | |
Zalety:
Moduł MCS ma doskonałą wydajność parametrów, czas przełączania kanałów przełącznika optycznego MEMS przekracza miliard razy
Moduły MCS są małe i zróżnicowane pod względem typów, które sprzyjają scenariuszom sieci optycznej o wysokiej integracji
Moduł MCS dostarczony przez OPTICO może spełniać standardy GR-1209-CORE, GR-1221-CORE, GR-1073-CORE i RoHS
aplikacja:
Centrum danych
Sieć LAN
Sieć szkieletowa
Czujnik światłowodowy
Certyfikaty:
MCS z przełącznikiem selektywnym o długości fali (WSS) może zrealizować długość fali ROADM Nieistotna, niezależna od kierunku i bezkonfliktowa elastyczność konfiguracji ma ogromne znaczenie dla realizacji elastyczności i niskich kosztów budowy sieci.
Jeśli zainteresowany, zapraszamy do konsultacji!
