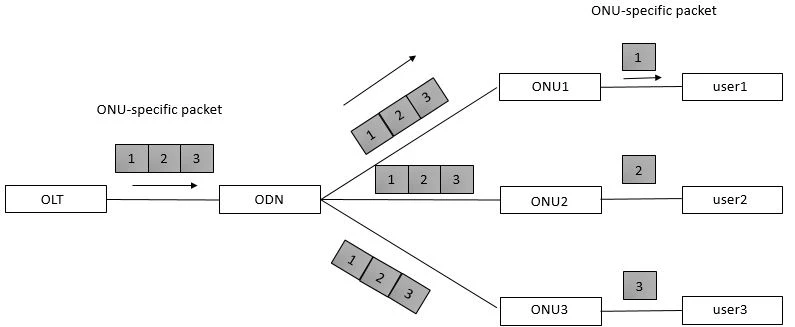

Pasywna sieć optyczna (PON) składa się głównie z terminala optycznego (OLT) w centrali i jednostki sieci optycznej (ONU) po stronie użytkownika. Jest to sieć typu punkt-wielopunkt z trybem rozgłoszeniowym w łączu w dół i wielokrotnym dostępem z podziałem czasu w łączu w górę. Może elastycznie komponować struktury w kształcie drzewa, gwiazdy, magistrali i innych struktur topologicznych. Wystarczy zainstalować prosty rozdzielacz optyczny w punkcie rozgałęzienia optycznego. W związku z tym ma zalety oszczędzania zasobów kabla optycznego, współdzielenia zasobów pasma, oszczędności inwestycji w sprzęt i budowania. Zalety dużej szybkości sieci i niskich kosztów kompleksowej budowy sieci.

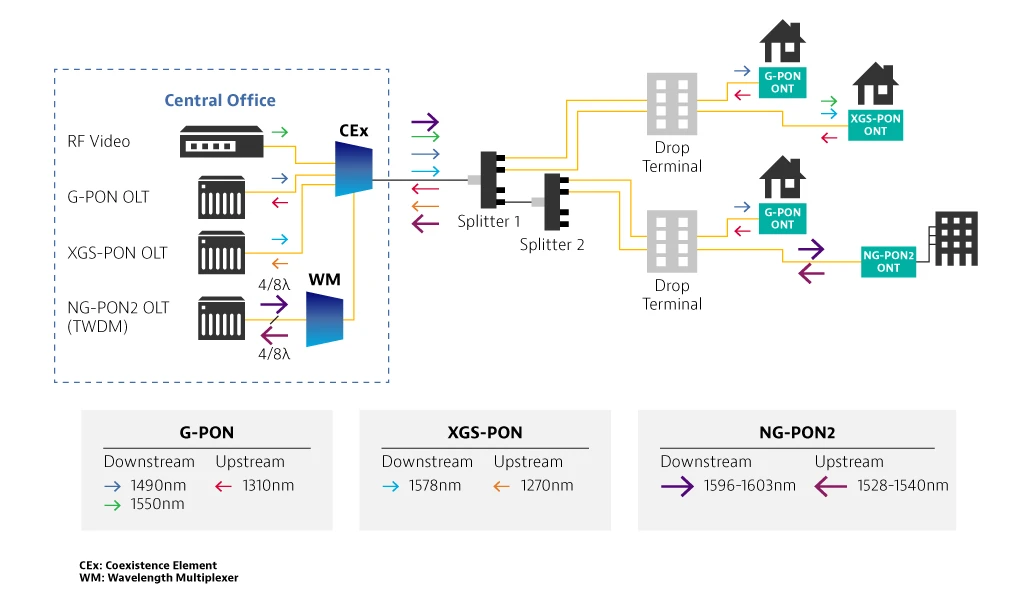

Pasywną sieć optyczną (PON) można również podzielić na szerokopasmową pasywną sieć optyczną (BPON), gigabitową pasywną sieć optyczną (GPON) i pasywną sieć optyczną Ethernet (EPON). Wśród nich bardziej powszechne są gigabitowe pasywne sieci optyczne (GPON) i pasywne sieci optyczne Ethernet (EPON).
Gigabit Passive Optical Network (GPON) to najnowsza technologia pasywnych sieci optycznych (PON). Jego prędkość pobierania może osiągnąć 2,48 Mb / s, co może być współdzielone przez maksymalnie 64 użytkowników końcowych. Ponadto gigabitowa pasywna sieć optyczna (GPON) może również obsługiwać protokoły wielu źródeł i być zgodna ze standardami Ethernet, TDM i ATM, tak aby świadczyć tradycyjne usługi biznesowe, takie jak głosowe i dzierżawione na bazie TDM, bez zmiany sprzętu użytkownika .
Pojemność danych | Szybkość pobierania wynosi 1,24 Mb / s lub 2,48 Mb / s, a prędkość wysyłania 622 Mb / s lub 1,24 Gb / s |
Liczba użytkowników końcowych | Jeśli odległość między terminalem linii optycznej (OLT) a jednostką sieci optycznej (ONU) wynosi 20 km, może obsługiwać 32 użytkowników; Jeśli odległość wynosi od 12 do 15 km, wsparcie dla 64 użytkowników; jeśli odległość wynosi 30 km, tylko 16 użytkowników może być obsługiwanych. |
Obsługiwany protokół | Ethernet, ATM i TDM |
Ethernet Passive Optical Network (EPON) to technologia pasywnej sieci optycznej (PON) oparta na technologii Ethernet. Wykorzystuje technologię pasywnej sieci optycznej (PON) w warstwie fizycznej i wykorzystuje protokół Ethernet w warstwie łącza do wykorzystania pasywnego. Struktura topologiczna sieci optycznej (PON) realizuje dostęp do sieci Ethernet. Dlatego pasywna sieć optyczna Ethernet (EPON) łączy zalety technologii pasywnej sieci optycznej (PON) i technologii Ethernet: niski koszt, wysoka przepustowość, silna skalowalność, elastyczna i szybka reorganizacja usług oraz kompatybilność z istniejącą kompatybilnością Ethernet itp.
Pojemność danych | Szybkości wysyłania i odbierania danych wynoszą 1,25 Gb / s |
Liczba użytkowników końcowych | Gdy odległość między terminalem linii optycznej (OLT) a jednostką sieci optycznej (ONU) wynosi 20 km, obsługiwanych jest maksymalnie 32 użytkowników |
Obsługiwany protokół | Ethernet |
Aktywny sprzęt do transmisji optycznej (sprzęt do konwersji fotoelektrycznej, aktywne urządzenia optoelektroniczne i światłowody itp.) Jest również rozmieszczany między końcem biura centralnego a końcem użytkownika aktywnej sieci optycznej (AON), którą można podzielić na PDH Sprzęt do aktywnej transmisji optycznej na bazie SDH. Sieć (AON), aktywna sieć optyczna (AON) oparta na SDH jest obecnie powszechnie stosowana. Ma szybkość dostępu 155Mbs lub 622Mbs, a odległość transmisji może sięgać 70 km bez repeatera. W odróżnieniu od pasywnej sieci optycznej (PON), sygnał odbierany przez jednostkę sieci optycznej (ONU) w aktywnej sieci optycznej (AON) jest sygnałem po konwersji optyczno-elektrooptycznej urządzenia aktywnego. Technologia aktywnej sieci optycznej (AON) jest bardzo dojrzała, ale jej koszt wdrożenia jest wyższy niż w przypadku pasywnej sieci optycznej (PON).
Pasywna sieć optyczna (PON) i aktywna sieć optyczna (AON) mają swoje własne cechy. Obecnie pasywna sieć optyczna (PON) jest bardziej powszechna w sieciach światłowodowych do sieci domowej (FTTH).
