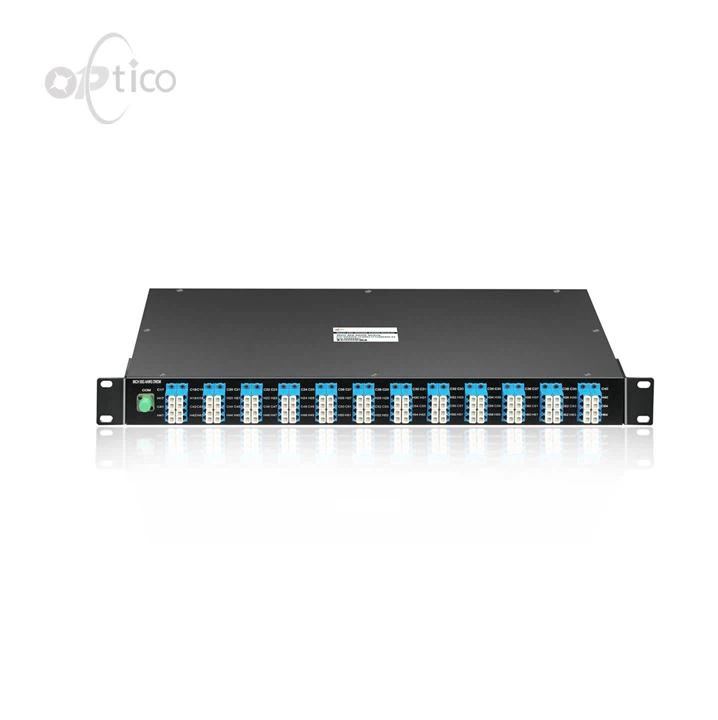

Moduły DWDM Mux/Demux są częścią serii wysokowydajnych produktów opartych na technologii planarnej krzemionki na krzemie. Chipy AWG OPTICO używane w DWDM Mux/Demux są przeznaczone do aplikacji dalekiego zasięgu, metra i dostępu, gdzie najważniejsze są wybitne parametry optyczne i niski koszt.
Athermal Arrayed Waveguide Grating (AAWG) Moduły DWDM Cechy konstrukcji opakowania atermicznego nie wymagają zasilania elektrycznego, oprogramowania ani kontroli temperatury.
Moduły DWDM Thermal Arrayed Waveguide Grating (TAWG) są przeznaczone do użytku w ramach uwalniania pasma C systemu DWDM. Aby zmniejszyć straty mocy urządzeń w różnych warunkach środowiskowych, pakiet AWG został specjalnie zaprojektowany z doborem niezawodnego termoplastycznego tworzywa o niskim przewodnictwie cieplnym, a temperatura pracy AWG jest kontrolowana za pomocą grzałki foliowej lub Peltier TEC z termistorowym czujnikiem temperatury.
Odstęp międzykanałowy dla DWDM wynosi 1,6/0.8/0.4 nm (siatka 200GHz/100GHz/50GHz), ten mały odstęp międzykanałowy pozwala na jednoczesne przesyłanie znacznie większej ilości informacji. DWDM AAWG ma zalety wysokiej izolacji, wysokiej stabilności i niezawodności, a AAWG typu Gaussa ma niższą wartość IL.
| Specyfikacje | AAWG-20CH-gaussowski | |
| Długość fali roboczej (nm) | 1525~1565 | |
| Środkowa długość fali | Siatka ITU (C21/C22/C23~C40) | |
| Dokładność y fali środkowej (nm) | plus /-00,05 | |
| Pasmo przepustowe @1dB(nm) | 0.2 | |
| Pasmo przepustowe @3dB(nm) | 0.4 | |
| Przestrzeń kanału (nm) | 0.8 | |
| Strata wtrąceniowa portu (dB) | 3.8 | |
| Izolacja (dB) | Przylegający | >27 |
| Nieprzylegające | >35 | |
| Tętnienie (dB) | <> | |
| PDL(dB) | <> | |
| RL(dB) | >40 | |
| Kierunkowość (dB) | >50 | |
| Moc (mw) | <> | |
| Typ włókna | G657A1 z luźną tubą 0.9/2.0mm | |
| Temperatura pracy (stopień ） | -5~75 | |
| Temperatura przechowywania (stopień ） | -40~ plus 85 | |
Wysoka izolacja kanału
Dobra jednorodność między kanałami
Wysoka niezawodność i stabilność
Zgodność z Telcordią
Zgodny z RoHS
System DWDM
Sieć CATV
DROGA
Sieć szerokopasmowa
